化工泵API PLAN 53B沖洗方案詳解

在化工行業中，化工泵作為流體輸送的核心設備，其機械密封的可靠性直接關系到裝置的連續運行、安全環保與經濟效益。API 682標準針對機械密封輔助系統制定了一系列沖洗方案，其中API PLAN 53B憑借其獨特的壓力維持機制和高效的散熱能力，在危險介質、高壓力工況下得到廣泛應用。本文將對API PLAN 53B沖洗方案進行全面詳解。

一、方案核心定義與設計目標

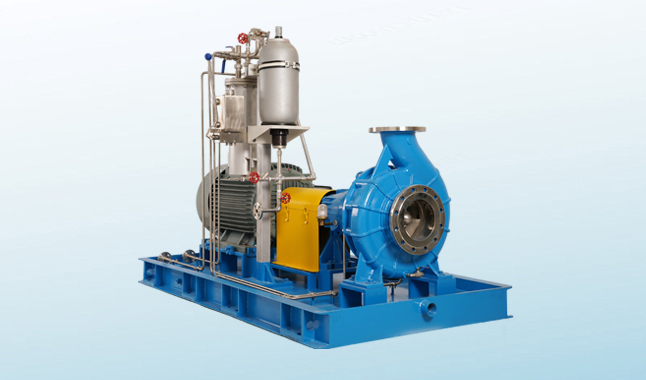

API PLAN 53B是一種針對加壓雙端面機械密封設計的閉環沖洗方案，核心特征是通過預充壓的氣囊式蓄能器為密封腔提供潔凈的隔離液，同時依靠獨立的熱交換器實現隔離液的冷卻循環，最終實現“零流程排放”的密封保護效果。其設計目標主要包括三個方面：一是通過隔離液與工藝介質的物理隔離，防止有毒、有害、易燃、易爆或強腐蝕性工藝介質泄漏至大氣，保障人員與環境安全；二是為機械密封端面提供潔凈的潤滑環境，避免工藝介質中的固體顆粒侵入密封面造成磨損，延長密封使用壽命；三是通過高效散熱控制密封腔溫度，確保密封面在適宜的溫度范圍內工作，避免因高溫導致密封失效。

二、系統核心構成組件

API PLAN 53B沖洗系統為閉環結構，主要由五大核心組件構成，各組件協同作用實現壓力維持、循環冷卻與狀態監測功能，具體如下：

1. 氣囊式蓄能器

作為系統壓力的核心來源，氣囊式蓄能器通過預充惰性氣體（通常為氮氣）隔離加壓氣體與隔離液，避免氣體污染隔離液。其核心作用是維持隔離液壓力穩定，通常需保證隔離液壓力比密封腔（泵腔）壓力高2~6 kg/cm2，具體差值根據工況需求調整。值得注意的是，蓄能器不參與隔離液的循環過程，僅承擔壓力儲存與補償功能。

2. 熱交換器

熱交換器是系統的散熱核心，根據工況需求可選用空冷式或水冷式（內置翅片管），其作用是將循環過程中吸收了密封摩擦熱和工藝介質熱量的隔離液冷卻至適宜溫度。通常要求冷卻后隔離液溫度低于150°F（約65.6℃），以保證密封面的潤滑性能和隔離液的穩定性。

3. 循環驅動組件

系統無需額外設置動力泵，隔離液的循環動力由機械密封內置的泵送環（或螺旋結構）提供，通過密封旋轉帶動泵送環工作，使隔離液在密封腔與熱交換器之間形成閉環循環。這種設計簡化了系統結構，降低了維護成本，同時保證循環流量與密封轉速適配。

4. 監測與報警儀表

為保障系統可靠運行，需配置完善的監測組件，主要包括：壓力 gauge（監測隔離液壓力）、壓力開關/變送器（低壓力報警）、溫度 gauge/變送器（監測隔離液進出口溫度）。當隔離液壓力低于設定值或溫度超出安全范圍時，儀表會及時觸發報警，提示操作人員進行維護。

5. 補液與輔助組件

系統設有隔離液補液接口和單向閥，用于補充因密封正常泄漏導致的隔離液損耗；同時配備排氣閥，用于系統啟動前排出回路中的氣體，避免氣阻影響循環效率和壓力穩定性。

三、工作原理詳解

API PLAN 53B沖洗系統的工作過程可分為壓力建立、循環冷卻、泄漏補償三個核心階段，整體流程閉環且自動化程度高，具體如下：

1. 壓力建立階段：系統啟動前，通過蓄能器的充氣接口向氣囊預充惰性氣體，使隔離液壓力達到設定值（高于密封腔壓力2~6 kg/cm2）。氣囊的彈性作用可實現壓力的緩沖補償，即使隔離液出現少量損耗，壓力也能在短時間內保持穩定。

2. 循環冷卻階段：化工泵啟動后，機械密封內置的泵送環隨軸旋轉，驅動隔離液在閉環回路中流動。隔離液從密封腔入口進入，流經密封面后帶走摩擦熱，再通過出口進入熱交換器，經冷卻后重新返回密封腔，形成持續的散熱循環。在此過程中，熱交換器通過空氣或冷卻水實現熱量轉移，確保隔離液溫度始終控制在安全范圍。

3. 泄漏補償與監測階段：正常運行時，少量隔離液會通過密封面泄漏至工藝介質側（內側密封泄漏），此時蓄能器內的氣囊會因壓力差推動隔離液補充至回路，維持系統壓力穩定；當隔離液損耗過多導致壓力低于設定值時，壓力開關觸發報警，操作人員通過補液接口補充潔凈隔離液即可。

四、適用工況與應用場景

API PLAN 53B沖洗方案的設計特性使其適用于多種嚴苛工況，尤其在對密封可靠性和環保要求較高的場景中具有顯著優勢，具體適用條件如下：

1. 工藝介質特性：適用于有毒、有害、易燃、易爆或強腐蝕性介質，以及高固體含量介質（可避免固體顆粒侵入密封面）；同時適用于低蒸氣壓、低粘度且非潤滑性的工藝介質（隔離液可提供有效潤滑）。

2. 壓力與溫度工況：推薦用于隔離液壓力需求高于10 bar（150 psi）的高壓工況；適用于密封腔溫度較高的場景，通過熱交換器可有效控制隔離液溫度，避免密封失效。

3. 環保與操作需求：適用于要求“零排放”的環保嚴格場景，可完全避免工藝介質泄漏至大氣；同時適用于需要自動化程度高、維護頻率低的工況，無需長期依賴外部氮氣源（區別于PLAN 53A）。

典型應用場景包括：石油化工裝置中的原油、成品油輸送泵，化工反應釜進料/出料泵，含腐蝕性介質（如酸堿溶液）的輸送泵，以及高壓力聚合釜配套泵等。

五、關鍵操作與維護要點

為確保API PLAN 53B系統長期穩定運行，需嚴格遵循以下操作與維護規范：

1. 啟動前準備：啟動前必須通過排氣閥排出回路內的氣體，避免氣阻影響循環和壓力穩定；檢查蓄能器預充壓力是否符合要求，確保隔離液壓力高于密封腔壓力2~6 kg/cm2。

2. 運行過程監測：定期監測隔離液的壓力和溫度數據，確保壓力穩定在設定范圍、溫度不超過150°F；關注壓力報警信號，及時處理泄漏問題并補充隔離液。

3. 隔離液選擇：應選用與工藝介質兼容、潤滑性能良好且散熱效率高的隔離液，優先選擇水基流體（散熱效率是石油基流體的2倍），具體類型需根據工況咨詢密封制造商。

4. 定期維護：定期檢查蓄能器氣囊的密封性（避免氣體泄漏導致壓力失控）；檢查熱交換器的散熱效果，及時清理換熱面污垢（尤其是空冷式熱交換器的翅片）；定期更換隔離液，確保其潔凈度，避免雜質影響密封面潤滑。

六、方案優勢與局限性總結

1. 核心優勢：① 零排放設計，環保性能優異，可避免工藝介質泄漏；② 無需外部持續氮氣源，維護成本低、自動化程度高；③ 獨立熱交換器散熱效率高，適用于高溫工況；④ 氣囊式蓄能器壓力補償穩定，可適配高壓工況；⑤ 能有效隔離固體顆粒，保護密封面，延長密封壽命。

2. 局限性：① 壓力隨隔離液液位波動，不適用于對壓力穩定性要求極高的工況（此類工況推薦PLAN 53C）；② 蓄能器容量有限，需定期補充隔離液，無法適應大量泄漏工況；③ 系統初期投資高于PLAN 53A，需配置獨立熱交換器和氣囊式蓄能器。

API PLAN 53B沖洗方案作為化工泵機械密封的重要輔助系統，憑借其獨特的壓力維持機制、高效的散熱能力和優異的環保性能，在嚴苛工況下為機械密封提供了可靠的保護。通過合理匹配適用工況、嚴格遵循操作維護規范，可充分發揮其優勢，保障化工裝置的連續安全運行。在實際應用中，需結合工藝介質特性、壓力溫度工況及環保要求，與PLAN 53A、53C等方案對比選型，確保系統性價比與可靠性最優。
